VOLUTE ECI Series ปั๊มหอยโข่ง

ดูรายการเปรียบเทียบ
ดูรายการโปรด
VOLUTE ECI Series ปั๊มหอยโข่ง
VOLUTE ECI Series 500x500

VOLUTE ECI Series ปั๊มหอยโข่ง เครื่องสูบน้ำหรือปั๊มหอยโข่งแบบแรงเหวี่ยง สามารถใช้สำหรับการส่งน้ำในระบบอุตสาหกรรมต่างๆ ไม่ว่าจะเป็นในอุตสาหกรรมอาหารและเครื่องดื่ม

ตารางแปลงหน่วย
ขอใบเสนอราคา
ALL CATALOGUE
PDF VOLUTE

นโยบายตัวอย่าง: กรุณาติดต่อเราเพื่อสอบถามข้อมูลเกี่ยวกับนโยบายตัวอย่างของเรา

หมวดหมู่ : แท็ก : , , , Brand:

VOLUTE ECI Series ปั๊มหอยโข่ง

ปั๊มน้ำ หรือ เครื่องสูบน้ำ ที่มีแรงดันสูง VOLUTE รุ่น ECI Series นำเข้าจากอิตาลีที่ผลิตตามมาตรฐานสากลของ IS02858 เป็นปั๊มน้ำแบบ End Suction มีการออกแบบแบบที่เป็นแบบ Back pull out ซึ่งสะดวกต่อการดูแลรักษาและตรวจเช็ค

การใช้งาน

  • สามารถใช้ในการทำเหมืองแร่
  • ใช้ดูดหรือสูบตามแหล่งน้ำต่างๆ
  • ใช้งานในระบบอุตสาหกรรม
  • สิ่งแวดล้อม
  • ใช้งานได้ตามที่พัก ที่อยู่อาศัย อาคาร สำนักงาน



Operating Data –50Hz

Pump sizes 32mm to 350mm
Flow up to 540 L/s
Head up to 160 m
Temperature up to 120 °C
Speed up to 3600 rpm
Pressure up to 24 Bar



Performance

VOLUTE ECI Series performance

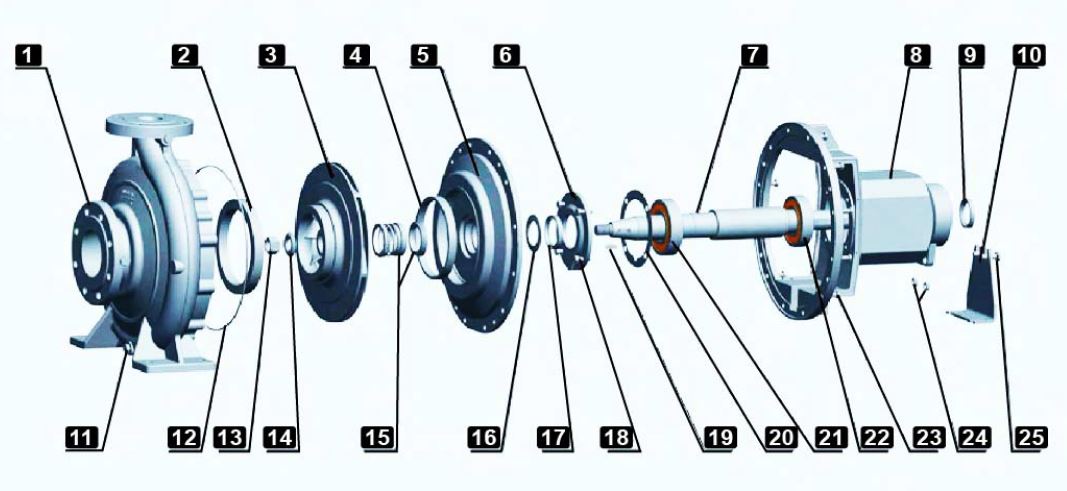

Section Drawing

VOLUTE ECI Series data

Parts Code Name
1 Casing
2 Front-Wear Ring
3 Impeller
4 Back-Wear Ring
5 Casing Cover
6 Bearing Cover
7 Shaft
8 Bearing Housing
9 Rear Oil Seal
10 Support Foot
11 Drainage Plug & Washer
12 Casing O-Ring
13 Impeller Nut
14 Washer
15 Mechanical Seal
16 Slinger
17 Front Oil Seal
18 Bolt
19 Impeller Key
20 Gasket
21 Front-Bearing
22 Rear-Bearing
23 Bolt
24 Nut
25 Bolt

Dimensions

VOLUTE ECI Series dimension

Pump Model Shaft No. Flange Size Pump Dimensions
DN1 DN2 A F H1 H2 B M1
50×32-160 1 50 32 80 385 132 160 50 100
50×32-200 1 50 32 80 385 160 180 50 100
65×40-200 1 65 40 100 385 160 180 50 100
65×40-250 2 65 40 100 500 180 225 65 125
65×40-315 2 65 40 125 500 200 250 65 125
65×50-160 1 65 50 80 385 132 160 50 100
80×50-200 1 80 50 100 385 160 200 50 100
80×50-250 2 80 50 125 500 180 225 65 125
80×50-315 2 80 50 125 500 225 280 65 125
80×65-160 1 80 65 100 385 160 180 50 100
100×65-200 2 100 65 100 500 180 225 65 125
100×65-250 2 100 65 125 500 200 250 80 160
100×65-315 3 100 65 125 530 225 280 80 160
100×80-160 2 100 60 100 500 160 200 65 125
125×80-400 3 125 80 125 530 280 355 80 160
125×100-200 2 125 100 125 500 200 280 80 160
125×100-250 3 125 100 140 530 225 280 80 160
125×100-315 3 125 100 140 530 250 315 80 160
125×100-400 3 125 100 140 530 280 355 100 200
125×100-500 4 125 100 160 670 355 450 100 200
150×125-250 3 150 125 140 530 250 355 80 160
150×125-315 3 150 125 140 530 280 355 100 200
150×125-400 3 150 125 140 530 315 400 100 200
150×125-500 4 150 125 160 670 315 450 100 200
200×150-315 4 200 150 160 670 315 400 100 200
200×150-400 4 200 150 160 670 315 450 100 200
200×150-500 4 200 150 160 670 400 500 100 200
250×200-200 4 250 200 180 670 315 450 100 200
250×200-250 5 250 200 180 885 315 450 100 200
250×200-315 4 250 200 180 670 315 450 100 200
250×200-400 4 250 200 180 670 355 500 100 200
250×200-500 5 250 200 225 885 400 580 150 315
300×250-250 5 300 250 225 885 355 560 125 250
300×250-315 4 300 250 225 670 355 500 125 250
300×250-400 5 300 250 225 885 450 560 150 250
300×250-500 5 300 250 225 885 450 630 150 315
350×300-400 6 350 300 250 975 450 600 180 315
350×300-500 6 350 300 250 975 500 650 225 360



Pump Model Shaft No. Foot Dimensions Bolt Holes Shaft End Spacer Net. Weight
M2 N1 N2 N3 W T1 T2 S1 S2 D L T E U X >
50×32-160 1 70 240 190 110 285 12 6 M12 M12 24 50 27 8 20 100 38
50×32-200 1 70 240 190 110 285 12 6 M12 M12 24 50 27 8 20 100 46
65×40-200 1 70 265 212 110 285 13 6 M12 M12 24 50 27 8 20 100 48
65×40-250 2 95 320 250 110 370 14 6 M12 M12 32 80 35 # 27 100 70
65×40-315 2 95 345 280 110 370 16 6 M12 M12 32 80 35 # 27 100 80
65×50-160 1 70 240 190 110 285 11 6 M12 M12 24 50 27 8 20 100 40
80×50-200 1 70 265 212 110 285 13 6 M12 M12 24 50 27 8 20 100 52
80×50-250 2 95 320 250 110 370 15 6 M12 M12 32 80 35 # 27 100 72
80×50-315 2 95 345 280 110 370 18 6 M12 M12 32 80 35 # 27 100 87
80×65-160 1 70 265 212 110 285 11 6 M12 M12 24 50 27 8 20 100 46
100×65-200 2 95 320 250 110 370 14 6 M12 M12 32 80 35 # 27 140 70
100×65-250 2 120 360 280 110 370 16 6 M16 M12 32 80 35 # 27 140 80
100×65-315 3 120 400 315 110 370 18 6 M16 M12 42 110 45 # 37 140 118
100×80-160 2 95 280 212 110 370 14 6 M12 M12 32 80 35 # 27 100 68
125×80-400 3 120 435 355 110 370 20 6 M16 M12 42 110 45 # 37 140 165
125×100-200 2 120 360 280 110 370 17 6 M16 M12 32 80 35 # 27 140 85
125×100-250 3 120 400 315 110 370 18 6 M16 M12 42 110 45 # 37 140 126
125×100-315 3 120 400 315 110 370 19 6 M16 M12 42 110 45 # 37 140 135
125×100-400 3 150 500 400 110 370 20 6 M20 M12 42 110 45 # 37 140 175
125×100-500 4 150 550 450 110 500 25 10 M20 M16 48 110 ## # ## 180 313
150×125-250 3 120 400 315 110 370 19 6 M16 M12 42 110 45 # 37 140 140
150×125-315 3 150 500 400 110 370 20 6 M20 M12 42 110 45 # 37 140 150
150×125-400 3 150 500 400 110 370 21 6 M20 M12 42 110 45 # 37 140 186
150×125-500 4 150 550 450 140 500 25 10 M20 M16 48 110 ## # ## 180 336
200×150-315 4 150 550 450 140 500 25 10 M20 M16 48 110 ## # ## 180 222
200×150-400 4 150 550 450 140 500 25 10 M20 M16 48 110 ## # ## 180 300
200×150-500 4 150 550 450 140 500 25 10 M20 M16 48 110 ## # ## 180 382
250×200-200 4 150 550 450 140 500 22 10 M20 M16 48 110 ## # ## 180 345
250×200-250 5 150 550 450 180 670 25 12 M24 M16 65 140 69 # 58 250 490
250×200-315 4 150 550 450 140 500 25 10 M20 M16 48 110 ## # ## 180 277
250×200-400 4 150 550 450 140 500 25 10 M20 M16 48 110 ## # ## 180 340
250×200-500 5 250 760 630 180 670 28 12 M24 M16 65 140 69 # 58 250 495
300×250-250 5 190 630 500 180 670 24 12 M24 M16 65 140 69 # 58 250 360
300×250-315 4 190 690 560 180 500 24 12 M20 M16 48 110 ## # ## 180 350
300×250-400 5 190 690 560 180 670 28 12 M24 M16 65 140 69 # 58 250 480
300×250-500 5 250 760 630 180 670 28 12 M24 M16 65 140 69 # 58 250 530
350×300-400 6 250 760 630 180 730 24 12 M24 M16 75 170 ## # ## 250 900
350×300-500 6 270 900 750 180 730 32 12 M30 M16 75 170 ## # ## 250 1100



Standard flange : GB/T 17241.6-1998 (IS07005.2 : 1988), PN 1.6 MPa

K 32 40 50 65 80 100 125 150 200 250 300 350
0d 76 84 99 118 132 156 184 211 266 319 370 429
0 K 100 110 125 145 160 180 210 240 295 355 410 470
0D 140 150 165 185 200 220 250 285 340 405 460 520
nx0L 018×4 018×4 018×4 018×4 018×8 018×8 018×8 022×8 022×12 026×12 026×12 026×16

Note: 1.Optional Flange: AS2129-1982, ANS116.1-1975, JISB 2210-1984
